Canon ME20F-SH Caraterísticas técnicas

CÂMARA

Sensor

Sensor CMOS Super 35 mm

Filtro

Filtro de cores primárias RGB (conjunto Bayer)

Pixels efetivos por sensor

Aprox. 2,26 MP (2000 x 1128)

Iluminação mínima

0,0005 lux ou menos (ganho de 75 dB; f/1,2; 29,97P; 50 IRE)

Resolução horizontal

Depende da objetiva utilizada.

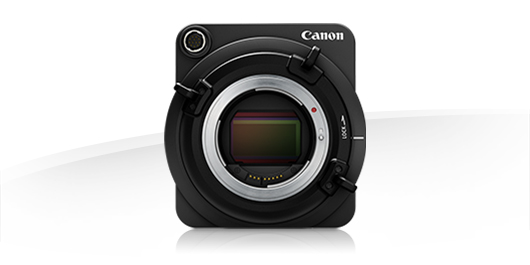

Encaixe da objetiva

Encaixe EF Canon com bloqueio de cinema

Filtro ND

Sim, 2 densidades (1/8, 3 pontos ou 1/64, 6 pontos) Controlo elétrico selecionado manualmente

Controlo de focagem

Focagem manual através da objetiva ou do telecomando RC-V100; One-Shot AF através de botão personalizável

Controlo de íris

Manual; incrementos de 1/2 pontos. Push Auto Iris através de botão personalizável. Automático (função combinada de Íris, Ganho, Obturador e Filtro ND)

Variação de abertura

Dependendo da objetiva selecionada

Diâmetro do filtro

Dependendo da objetiva selecionada

Sistema de estabilização de imagem

Dependendo da objetiva selecionada

Teleconversor digital

Sim: teleconversor X2/X4

Tipo

DIGIC DV 4

Precisão da amostragem

YbCbCr 422 através de 3G/HD-SDI; RGB 444, YCbCr 444, YCbCr 422 através de HDMI

Profundidade dos bits

10 bits (8 bits efetivos)

GRAVAÇÃO

Suporte de armazenamento vídeo

Dispositivo de gravação externo

Formato de ficheiro da gravação

Dependendo do dispositivo externo

Taxa de fotogramas na gravação

Saída 3G/HD-SDI: 1920x1080: 59,94P/59,94i/50P/50i/29,97P/25P/23,98P
1280x720: 59,94P/50P/29,97P/25P/23,98P
Saída para HDMI: 1920x 1080: 59,94P/59,94i/50P/50i/29,97PsF/25PsF
1280x720: 59,94P/50P
640 x 480: 59,94P

Câmara Lenta/Rápida

Não

Gravação por intervalos de tempo

Não

Gravação de fotogramas

Não

Pré-gravação (gravação em cache)

Não

Scan Reverse

Não

Opções de Imagem personalizada

Nove opções de Imagem personalizada: Canon Log, Wide DR, EOS Standard, CP1 - CP6. Definições personalizáveis: Preto, Gama de preto, Articulação, Nitidez, Redução de ruído, Balanço de brancos. Ajustável para desempenho da tecla de cor¹

Conversão HD->SD

Não

SISTEMA

Definições de exposição automática

Prioridade de obturador, Prioridade de abertura, Controlo Automático de Ganho (AGC)¹

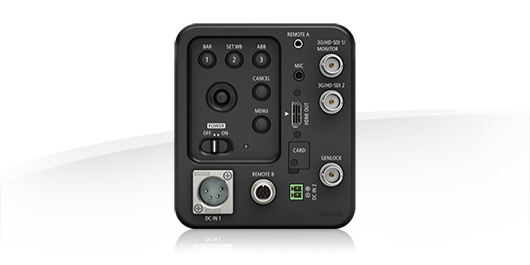

Audio in

Minitomada estéreo de 3,5 mm, suporta microfone de alimentação direta

Saída para auscultadores

Não

Saída para monitor de vídeo

Sim, 3G/HD-SDI (BNC) compatível com saída OSD, HDMI.

HDMI

Sim. Apenas saída,

USB

Não

Saída 3G/HD-SDI

Sim, x2; Saída 1 compatível com OSD, Saída 2 apenas saída limpa.

Código de tempo

Não

Genlock

Sim, apenas entrada, BNC

Terminal

Não

Terminal AV

Não

Entrada CC

Sim. Sim, XLR de 4 pinos, ligação de 2 pinos. Tensão de entrada 11 - 17 V

Terminal da objetiva

Sim, conetor de 12 pinos¹

Terminal do telecomando

Sim, x2: Comando à distância A: minitomada de 2,5 mm/Comando à distância B: circular de 8 pinos. Ambas utilizam o Canon Unique Protocol.

Conetor do cartão de memória

Sim, cartão microSD (apenas para atualização de firmware, sem capacidade de gravação)

Barras de cor

Sim, SMPTE, EBU e ARIB dependendo da frequência do sistema

Luz de verificação

Não

Tecla personalizada

Não

Funções atribuídas pelo utilizador

Sim, 4 botões.
Itens personalizáveis: One-Shot AF / Push Auto Iris / ABB / Mudança de AE + / Mudança de AE - / Barra / Definição de WB / Teleconversor / Infravermelhos / Grav. Externo / Imagem Personalizada /
Modo de câmara A/M. Este itens funcionam com o telecomando RC-V100.

Controlo personalizado no visor

Não

FUNÇÕES DE DISPARO

Medição de exposição

Contraluz, Standard, Foco

Compensação da exposição

Sim: ±2,0; ±1,75; ±1,50; ±1,25; ±1,0; ±0,75; ±0,50; ±0,25; ±0

Bloqueio de exposição

Não

Definição do Controlo Automático de Ganho

Sim, DESLIGADO (75 dB) ou um valor de 36 dB a 75 dB (em incrementos de 3 dB)

Sensibilidade ISO

Equivalente ISO máximo de mais de 4 000 000 a -75 dB

Gama dinâmica

Modo Canon Log/intervalo dinâmico amplo: 800%/12 pontos a +9,0 dB (aprox. ISO2300)

Definição de ganho

de 0 dB a -75 dB em intervalos de 3 dB.

Modos de controlo

Manual: incrementos de 1/4 pontos, Automático (função combinada de Íris, Ganho, Obturador e Filtro ND)

Velocidade do obturador

1/3 seg. - 1/2000 seg. dependendo do modo de gravação e da frequência do sistema

Ângulo do obturador

Não

Obturador Lento (SLS)

Não

Scan Reverse

Sim

Clear Scan

Não

Modo de captação por infravermelhos

Sim: filtro de corte de IV, operado eletronicamente.

Indicador luminoso de IR incorporado

Não

Automático

SIM

Predefinidos

Luz de dia/Tungsténio

Balanço de brancos sem choque

Sim, através do menu Funções personalizadas

Definição manual

Definição A, Definição B (Predefinição 5500 K) Kelvin (2000 K - 15 000 K)

Sistema de contagem crescente

Não

Ajuste do valor de início

Não

Gravação

Conversão digital de 16 bits a 48 kHz em PCM linear, 2 canais

ACESSÓRIOS

Fornecidos

Conetor de alimentação de 2 pinos

Opcional

Telecomando RC-V100, Adaptador para tripé RB-1, cabos de telecomando de 8 pinos RS-422 RR-10 (10 m) / RR-100 (100 m)
Adaptador de energia compacto AC-E19

Tensão de funcionamento

CC: 11 - 17 V através de XLR de 4 pinos ou conetor de 2 pinos

Consumo de energia

Cerca de 12 W (apenas o corpo),

DIVERSOS

Dimensões

102 mm x 116 mm x 113 mm (L x A x P) 4,0 x 4,6 x 4,4 polegadas

Peso (apenas a câmara)

Aprox. 1,1 kg (2,4 lbs)

Intervalo de temperaturas de funcionamento

Aprox. 0 a 40 °C, 85% (humidade relativa), aprox. -5 a 45 °C, 60% (humidade relativa)

Renúncia de responsabilidade

Todas as características técnicas do produto estão sujeitas a alteração sem aviso prévio

Nota de rodapé

¹ A ativação do conetor poderá exigir uma atualização de firmware

¹ Podem ser necessárias atualizações do firmware para ativar todas as caraterísticas da câmara. Visite o website de suporte Canon para mais informações ou contacte o seu representante local da Canon.

¹ Podem ser necessárias atualizações do firmware para ativar todas as caraterísticas da câmara. Visite o website de suporte Canon para mais informações ou contacte o seu representante local da Canon.
